单元描述
打印效果不够鲜艳？了解如何选择合适的 DTF 热熔粉，让你的打印作品更加出彩！
一、引言
你的打印作品看起来不够鲜艳吗？如果是这样，问题可能出在热熔粉的选择上。
阅读这份专业指南，了解如何选择合适的 DTF 热熔粉。认识不同的热熔粉类型，掌握关键特性，并根据面料选择合适的产品，从而减少打印失败的问题。
二、为什么 DTF 热熔粉会直接影响打印效果？
使用高品质的 DTF 热熔粉，可以提升打印图案的色彩鲜艳度和耐用性。
这种重要的热塑性聚氨酯（TPU）热熔粉能够提供良好的油墨附着力。要正确选择 DTF 热熔粉，需要了解粉末的颗粒尺寸等关键因素。通常，颗粒尺寸在 80–170 微米之间的热熔粉能够满足多种打印需求。
使用较细颗粒热熔粉处理的服装，触感通常会更加柔软。了解如何选择 DTF 热熔粉，可以显著改善整体打印质量。
三、如何选择 DTF 热熔粉？专业选购步骤

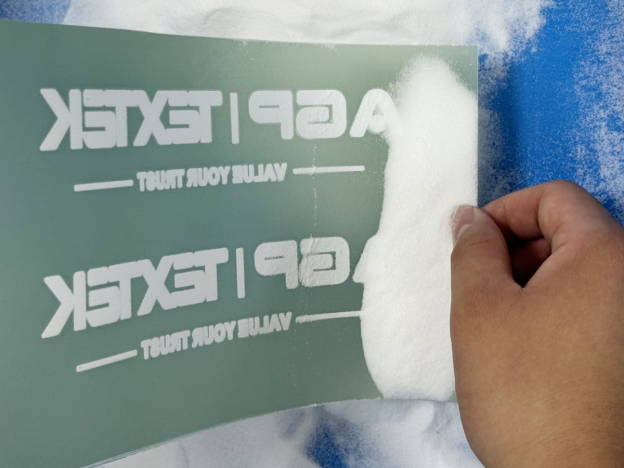

.png)
选择合适的 DTF 热熔粉，有助于获得理想的打印效果。本指南将介绍制定合理选粉方案时需要考虑的关键因素，并帮助你掌握判断热熔胶粉是否适用的方法。
1. 基材类型
根据具体服装面料的需求选择 DTF 热熔粉。
• 棉混纺面料：可选择热塑性聚氨酯（TPU）热熔粉，以获得良好的弹性。
• 尼龙面料：可能需要使用低温热熔粉，其熔融温度约为 130°C。
2. 图案复杂程度
• 对于包含精细细节的图案，可以选择更细的热熔粉，例如原文所述的 0–80 微米或 150 目规格。
颗粒尺寸在 80–170 微米左右的中等粒径热熔粉，适用范围较广，能够满足大多数常见打印需求。
了解如何选择 DTF 热熔粉，有助于在打印高分辨率图案时保留精细细节。
3. 耐用性要求
对于运动服等需要反复拉伸的服装，高弹性 TPU 热熔粉是不错的选择。
应选择附着力强、经过 40°C 或 60°C 水洗测试的热熔粉，以满足服装的耐洗需求。
4. 打印机兼容性
务必确认热熔粉与你使用的 DTF 打印系统兼容。
均匀的粉末颗粒尺寸有助于热熔粉在自动撒粉设备中顺畅流动。还应检查热熔粉与你使用的打印墨水及 PET 薄膜是否兼容。
选择合适的热熔粉时，也应考虑 AGP 设备的相关规格要求。
5. 测试流程
在正式批量生产之前，应进行充分的测试。
测试时，应使用实际生产中所采用的面料，并重点评估以下方面：
• 成品图案的触感
• 热转印图案的附着力
• 图案的拉伸性能
• 水洗后的耐用性。
选择热熔粉时，应提前通过水洗测试验证最终效果。
6. DTF 热熔粉选型参考表
| 考虑因素 |
关键考量 |
推荐粉末类型 |
理想粒径（μm） |
熔融温度（°C） |
预估水洗次数 |
撕膜方式 |
| 基材类型 |
面料材质 |
TPU / PA / PU |
80–180 |
105–160 |
30–50 次以上 |
视情况而定 |
| 图案复杂程度 |
图案细节水平 |
细粉 / 中粉 PU / TPU |
80–150 |
110–140 |
30–40 次 |
冷撕 / 温撕 |
| 耐用性要求 |
水洗及拉伸需求 |
高熔点 TPU / PA |
100–180 |
130–160 |
40–60 次以上 |
优先冷撕 |
| 打印机兼容性 |
自动撒粉设备 / 手动操作要求 |
原厂推荐型号 |
根据设备要求匹配 |
根据设备要求匹配 |
约 40 次 |
视情况而定 |
| 测试流程 |
附着力 / 水洗 / 弯折测试 |
通过 AATCC / ISO 测试标准的产品 |
进行小批量试验 |
验证固化温度 |
确认目标次数 |
进行相关测试 |
| 撕膜类型 |
工艺流程 / 离型方式 |
热撕 / 冷撕 / 温撕 |
80–180 |
影响选型 |
视情况而定 |
热撕 / 冷撕 / 温撕 |
四、DTF 热熔粉的类型：哪一种适合你？
1. PA 热熔粉（聚酰胺）
PA 热熔粉具有较高的粘接强度和出色的耐用性，因此适用于需要承受较强洗涤要求的工作服，例如需要耐受 90°C 水洗的服装。此外，其粘接温度通常较高，约为 140–150°C。因此，选择 DTF 热熔粉时，需要充分考虑 PA 热熔粉的这些特性。
2. PU 热熔粉（聚氨酯）
PU 热熔粉是用途较为广泛的一种胶粘粉。它具有一定的弹性，同时能够与面料形成良好的粘接。常见颗粒尺寸为 80–200 微米，熔融温度约为 90–115°C。
3. TPU 热熔粉（热塑性聚氨酯）
TPU 热熔粉在柔韧性和拉伸性能方面表现出色。其良好的弹性和柔软触感，使其特别适用于运动服及功能性服装。原文指出，TPU 热熔粉具有良好的耐水洗性能，可耐受 60°C 水洗，其熔融温度约为 105–115°C。在多数常见 DTF 应用中，TPU 热熔粉是值得优先考虑的选择。
4. EVA 热熔粉（乙烯-醋酸乙烯酯共聚物）
由于自身材料特性的限制，EVA 热熔粉在 DTF 技术中的应用相对较少。EVA 是一种低温、柔性的热熔胶，具有较好的柔软性，但与刚性更高的 TPU 相比，其耐用性较弱。因此，在对服装 DTF 印花耐用性有较高要求的应用中，EVA 通常不是首选。
五、什么面料最适合使用 DTF 热熔粉？
1. 天然纤维
棉、亚麻等天然纤维通常可以使用标准型热熔粉。TPU 热熔粉能够提供良好的附着力和柔软触感。常见的适用选择包括颗粒尺寸为 80–170 微米的标准中等粒径热熔粉。
2. 合成纤维
涤纶、尼龙等合成纤维通常具有较好的柔韧性，但选择热熔粉时需要更加谨慎。
• 涤纶面料：对于染色涤纶，可能需要使用特殊的黑色 DTF 热熔粉，以阻止染料迁移。
• 热敏性合成材料：某些材料需要使用低温固化型热熔粉，其固化温度约为 130–150°C。
合成纤维的材料特性会直接影响 DTF 热熔粉的选择，因此必须进行实际测试。
3. 涂层纺织品
使用 PU 或 PVC 涂层织物时，可能会遇到附着力方面的挑战。DTF 转印在无孔表面上的操作也可能比较困难，因此可能需要使用专用热熔粉，以增强粘接效果。建议针对不同的热熔粉、设备参数和热压机设置进行试验，找到合适的组合。
4. 弹性面料
含氨纶（Spandex）或莱卡（Lycra）的弹性面料，需要使用高拉伸性能的热熔粉。为了避免印花在拉伸过程中开裂，应优先考虑高弹性 TPU 热熔粉。因此，如果需要为运动服选择 DTF 热熔粉，重点应放在材料的柔韧性和拉伸性能上。
5. 无纺布
聚丙烯购物袋等无纺布材料通常对热量比较敏感。这类材料可能需要使用低温热熔粉。原文建议的温度范围约为 130–150°C。此外，颗粒尺寸较粗的热熔粉，例如 120–250 微米，可能有助于增强附着力。为无纺布选择 DTF 热熔粉时，必须注意控制温度，以避免基材因温度过高而发生熔化或损坏。
六、DTF 热熔粉选白色还是黑色？

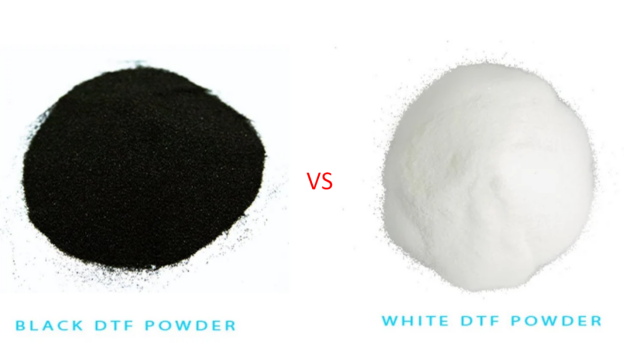

.png)
白色 DTF 热熔粉
白色 DTF 热熔粉最为常用，适用范围较广，主要用于常规 DTF 转印。其白色主要来自二氧化钛（TiO₂）。二氧化钛具有较强的遮盖能力，可以有效覆盖下方的面料颜色，为印花提供较好的白色基础。
黑色 DTF 热熔粉
黑色 DTF 热熔粉的黑色主要来自炭黑。其主要作用是阻挡染料迁移，防止染料在受热过程中渗入或透过转印图案，从而降低印花变色的风险。
简单来说，白色热熔粉侧重于遮盖和常规转印应用，而黑色热熔粉则主要针对染料迁移问题，尤其适用于某些深色涤纶服装。
七、为什么选择 AGP 的 DTF 热熔粉？
AGP 提供多种 DTF 热熔粉产品，能够满足专业打印应用的需求。
选择 AGP 热熔粉，可以帮助用户简化选型过程，并获得理想的打印效果。
八、常见问题解答（FAQ）
1. 热撕粉和冷撕粉有什么区别？
热撕：热压完成后，可以立即揭除转印膜。
2. 热熔粉的颗粒尺寸会如何影响 DTF 打印效果？
热熔粉的颗粒尺寸会影响打印细节、表面质感和成品触感。为了获得理想的打印质量，需要根据面料特点选择合适的颗粒尺寸。例如，原文提到可以根据面料情况考虑使用 120–250 微米的粉末。
3. 一种热熔粉可以适用于所有面料吗？
不可以。没有一种热熔粉能够完美适用于所有类型的面料和材料。例如，涤纶和高弹性氨纶面料可能需要使用专门的 PES 热熔粉或高弹性 TPU 热熔粉。
4. 如何正确储存 DTF 热熔粉？
为防止热熔粉吸潮结块，并保持其品质，建议将热熔粉存放在密封容器中。因此，选择 DTF 热熔粉时，不仅要考虑产品类型，还应重视储存条件和品质维护。
九、总结
现在，你已经了解了如何根据不同面料的需求选择合适的 DTF 热熔粉。
在实际选型过程中，应重点关注以下几个方面：
• 面料类型及其材料特性
• 热熔粉的颗粒尺寸
• 熔融温度与固化条件
• 图案的附着力、拉伸性能及耐水洗性
• 热撕、冷撕等转印工艺要求
• 打印设备、墨水和 PET 薄膜之间的兼容性
同时，务必关注转印膜的剥离效果，并通过充分测试来减少常见的打印问题。
只要掌握这些基本原则，选择合适的 DTF 热熔粉就会更加简单。
如果你需要进一步的帮助，可以联系 A GOOD PRINTER，获取专业的打印指导，提高打印成功的可能性。
免责声明：本网站所提供内容，仅供参考(部分内容信息来源于网络)。发布内容信息是出于传递目的，并不代表本站观点，如内容涉及版权等问题，请及时联系网站编辑，我们会予以采取适当措施，避免双方造成不必要的损失。
.png)
.png)
.png)
